隨著信息化、數字化的興起，在辦公、經營性場所，大量電子設備被投入使用，同時制冷取暖等大功率電器設備的大量使用，給用電單位帶來了辦公效率極大提升的同時也使得辦公、經營環境的舒適度大為改善，但是由于電氣系統的設計、建設、運營、使用過程中，往往因為前期預計不足、使用不規范、安全意識不夠、執行不到位等情況，給用電單位帶來了極大的電氣火災隱患和大量的能源浪費。
智能用電監控系統，利用智能傳感技術、網絡技術、計算機及大數據等技術 ，通過對電氣線路運行狀態進行實時監測，能夠做到對電氣火災隱患的預警作用、并能及時發現不規范用電或計劃外用電；同時通過對回路的有效控制，加強了用電的管制力度，實現了用電管理從“粗放、傳統、低效”向“智能、科技、節約”的轉變。
●? ?回路運行狀態監測：通過在網點安裝智能用電監控系統-用電管控終端，能夠實時監測到電氣回路的運行狀態，包括回路的電壓、電流、剩余電流、空開線柱溫度、故障電弧、負載功率以及電量等電氣參數的實時監測，并在智慧用電應用平臺上集中展示；
●? ?電氣火災隱患預警：支持對可能引發電氣火災的電氣因子：電壓、電流、剩余電流、溫度、故障電弧、功率等參數設置報警閾值，當出現過流、過壓欠壓、漏電流過大、溫度過高、功率過載、故障電弧、短路等異常情況時，能夠及時發出預警通知，防止險情的進一步惡化；
●? ?計劃外用電監測：通過對網點回路日常用電的監測，分析出回路的日常用電平均值，可將該值設置為回路計劃外用電的預警值，一旦回路出現用電超過平均值時，即可推斷出回路可能存在計劃外的用電，即使發現，盡早排除計劃外用電帶來的安全風險；
●? ?回路開合閘控制：支持對銀行網點營業結束后特定的非24小時工作回路，執行手動一鍵斷電的操作，系統支持在不影響原有供電系統穩定使用的前提下，實現本地或遠程對特定回路的一鍵開合閘功能；
●? ?電氣火災保護：支持監測到用電回路出現電流過大、溫度過高、漏電流過大、故障電弧等異常情況時，能夠自動聯動或遠程控制控制模塊，對相應的回路實現斷路保護功能，主動處置隱患，有效預防電氣火災的發生；
●? ?分時分區管理：銀行用電系統存在8H、24H等多種工作回路的特點，支持靈活制定各回路的監測和控制策略，根據分時分區的用電特點，通過只監不控、只控不監和既監又控等多種組合方式，靈活搭配實現分時分區的用電管理策略，既降低了用電安全風險，又提高了用電管制效率；
●? ?資產監測與統計：支持對所有網點的智能用電監控系統硬件設備進行資產的在線集中監測管理，支持按資產類型、按網點、在線/離線資產等多個維度，對智能用電監控系統的資產進行梳理與統計；
●? ?大數據統計分析：支持將各網點供電線路中采集到的電壓、電流、溫度、剩余電流、電弧、電量等數據，按時間段（天/周/月）進行匯總統計并以圖表的形式展示出來；支持對被監測線路中出現的電氣火災預警數據（漏電流超限、過流、過壓、過溫、過載、故障電弧、缺相等）按時間、類型、區域等維度進行自動匯總統計并以圖表形式可視化展示，為網點電氣線路故障檢修提供基礎的數據依據；
●? ?能耗監測與分析：支持對網點的用電情況（電量）進行實時采集、歷史匯總統計，通過電量使用情況分析得出網點的電能消耗趨勢、電能消耗波動情況、電能高峰期等特點，為網點各區域用電管制提供數據依據，通過對網點的科學用電管理，最終達到節能降耗的目的；
●? ?警情告警推送：支持將所有電氣火災預警消息即時推送到智能用電監控系統平臺軟件和手機端上，通過預警詳情協助找到對應的用電安全隱患源頭，能夠讓消防安全責任人第一時間了解網點的電氣火災險情隱患，及時敦促相關部門處置或檢修電氣線路。
●? ?大屏展示：支持將所有電氣火災預警系統的硬件設備、報警數據、電氣實時監測數據、用電量數據可視化投屏，在監控中心大屏上，能夠實時直觀的查看得到每一臺設備的工作狀態、采集的電氣數據及報警，便于監控中心對網點各回路電氣火災預警設備的統一管理和預警消息的集中查看。
|

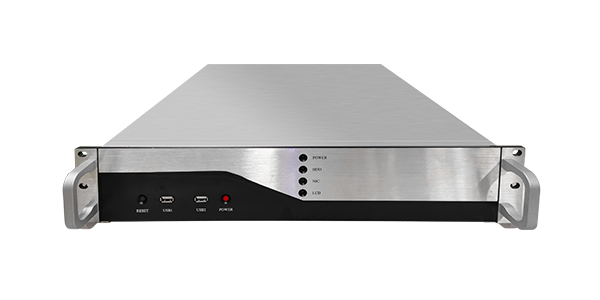

智能用電監控系統-服務端 |
|
|
硬件規格 |
6個10/100/1000M自適應RJ45口、2個萬兆光口、2個USB口、2U機箱 |
|
指示燈 |
1個PWR指示燈；1個HDD指示燈 |
|
輸入電源 |
AC：110-240V?50-60Hz，內置電源 |
|
功耗 |
<125W |
|
工作溫度/存儲溫度 |
-10°～50°/-40°～70° |
|
工作濕度/存儲濕度 |
10％～90％（無凝結）/5％～95％（無凝結） |
|
MTBF |
>250000H |
|

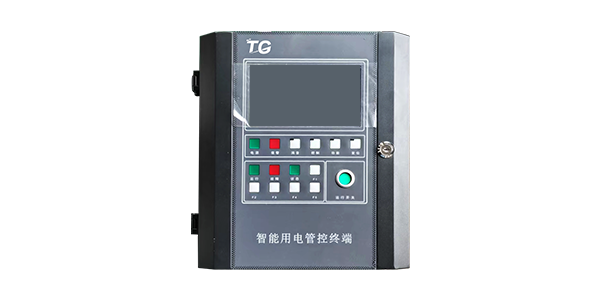

智能用電監控系統-客戶端 |
|
|
接口規格 |
1個10/100/1000M自適應RJ45口； 2路RS485(9600bps，N-8-1)； |
|
指示燈 |
報警、故障、消音、運行、通訊； |
|
輸入電源 |
工作電壓AC 220V 50Hz |
|
功耗 |
<12W |
|
工作溫度/存儲溫度 |
5°～40°/-40°～70° |
|
工作濕度/存儲濕度 |
10％～90％（無凝結）/5％～95％（無凝結） |
|
MTBF |
>250000H |
|
管理模塊數量 |
不少于32個監測模塊和32個控制模塊 |
|
三相監測模塊 |
|
|
接口規格 |
2路RS485通訊接口 |
|
輸入電源 |
DC24V |
|
功耗 |
<1W |
|
指示燈 |
電源狀態、工作狀態指示燈 |
|
工作溫度/存儲溫度 |
-20°～60°/-40°～70° |
|
工作濕度/存儲濕度 |
20％～90％（無凝結）/5％～95％（無凝結） |
|
MTBF |
>250000H |
|
電流檢測 |
3路；0?～63A精度：0.01A |
|
溫度檢測 |
3路；-50℃?～+100℃ |
|
電弧檢測 |
3路 |
|
外殼材質 |
防火阻燃工程塑料ABS |
|
單相監測模塊 |
|
|
接口規格 |
1路RS485通訊接口 |
|
輸入電源 |
DC24V |
|
功耗 |
<1W |
|
工作溫度/存儲溫度 |
-20°～60°/-40°～70° |
|
工作濕度/存儲濕度 |
20％～90％（無凝結）/5％～95％（無凝結） |
|
指示燈 |
電源狀態、工作狀態指示燈 |
|
MTBF |
>250000H |
|
電流檢測 |
1路；0?～63A精度：0.01A |
|
溫度檢測 |
1路；-50℃?～+100℃ |
|
電弧檢測 |
1路 |
|
外殼材質 |
防火阻燃工程塑料ABS |
|
電量模塊 |
|
|
接口規格 |
2路RS485通訊接口 |
|
輸入電源 |
DC24V |
|
功耗 |
<1W |
|
工作溫度/存儲溫度 |
-20°～60°/-40°～70° |
|
工作濕度/存儲濕度 |
20％～90％（無凝結）/5％～95％（無凝結） |
|
MTBF |
>250000H |
|
電流檢測 |
3路；0?～63A精度：0.01A |
|
溫度檢測 |
3路；-50℃?～+100℃ |
|
電壓檢測 |
3路；0～500V |
|
剩余電流檢測 |
1路；20A/20mA |
|
電量檢測 |
3路； |
|
外殼材質 |
防火阻燃工程塑料ABS |
|
控制模塊 |
|
|
接口規格 |
2路RS485通訊接口 |
|
輸入電源 |
DC：12V |
|
功耗 |
<1W |
|
工作溫度/存儲溫度 |
20°～60°/-40°～70°° |
|
工作濕度/存儲濕度 |
20％～90％（無凝結）/5％～95％（無凝結） |
|
MTBF |
>250000H |
|
安裝方式 |
卡扣式安裝，卡扣在供電線路傳統空開上，不串接入原有供電回路工作 |
|
指示燈 |
電源狀態、工作狀態指示燈 |
|
規格 |
1P/2P |
|
外殼材質 |
防火阻燃工程塑料ABS |
|
組網方式 |
服務端與管控終端通過以太網網絡通信； |
|
協議 |
TCP/IP |
|
智能統計 |
平臺從電氣火災隱患報警、設備狀態、系統狀態三個維度對整個系統進行綜合評分，評估出當前用電單位的用電安全指數； |
|
電氣火災隱患報警數、未處理數統計； |
|
|
電氣火災隱患報警分類統計； |
|
|
電氣火災隱患報警報警歷史統計； |
|
|
網點電氣火災隱患報警top5； |
|
|
智能用電監控系統設備資產分類統計 |
|
|
智能用電監控系統設備資產網點分布統計； |
|
|
智能用電監控系統設備在線數歷史統計； |
|
|
網點電量歷史統計； |
|
|
設備管理 |
智能管控終端IP、MAC、名稱、設備ID識別 |
|
智能管控終端運行狀態、溫度實時監測 |
|
|
智能管控終端信息的修改和刪除 |
|
|
智能管控終端下掛模塊類型識別 |
|
|
模塊工作狀態、供電狀態監測 |
|
|
模塊信息修改與刪除 |
|
|
模塊規格（單相、三相）識別 |
|
|
設備清單的導出 |
|
|
回路監控 |
總回路電壓、電流、空開線柱溫度、剩余電流、負載功率、電量參數的監測 |
|
分回路電流、空開線柱溫度、剩余電流、電弧參數的監測 |
|
|
回路控制 |
分回路本地/遠程開合閘 |
|
分回路聯動布防/監控模塊自動開合閘 |
|
|
分回路定時開合閘 |
|
|
電氣報警 |
回路電壓過壓、欠壓、缺相告警 |
|
回路電流過載、超限告警 |
|
|
回路溫度過高、超限告警 |
|
|
剩余電流超限告警 |
|
|
故障電弧告警 |
|
|
計劃外用電告警 |
|
|
功率過載、超限告警 |
|
|
告警日志記錄與備份 |
|
|
告警推送與處理 |
告警等級定義 |
|
告警彈窗（時間、位置、告警類型、詳情） |
|
|
告警語音提示（外接音響） |
|
|
告警短信推送 |
|
|
告警手動解除（處理時間、處理人） |
|
|
工單系統：告警自動生成工單、指定派發工單 |
|
|
智能運維 |
生成全網動態拓撲 |
|
手動編輯網絡拓撲 |
|
|
智能管控終端離線告警 |
|
|
模塊通信異常、供電異常、離線告警 |
|
|
告警拓撲圖定位 |
|
|
定期生成系統運維報告（天/周/月/年） |
|
|
系統管理 |
智能管控終端版本、補丁批量升級 |
|
智能管控終端配置批量下發 |
|
|
平臺系統異常檢測 |
|
|
支持API接口對接第三方平臺 |
|
名稱 |
型號 |
規格 |
備注 |
|
智能用電監控系統 |
SEMS |
服務端：2U機架式設備標配6個10/100/1000M自適應RJ45口、2個萬兆光口、1個Console口、2個USB口，工業級電源；授權特性：含3年免費升級授權 |
必選 |
|
客戶端：總線式模塊化設計；可接入32個監測模塊、32個控制模塊；控制模塊鎖定功能、控制模塊狀態指示功能；工作電源：DC 24V；顯示屏幕：7寸彩色觸摸屏；網絡接口：1個TCP/IP；通信接口：2個RS485；工作溫度：-20℃-- +40℃ |
必選（每網點選配一個） |
||
|
單相穿線式監測模塊 |
SEMS-1CXJC |
工作電源：DC24V；額定功率：0.5W；通訊接口：2路RS485通訊接口；電流檢測：1路；0?--?63A精度：0.01A；溫度檢測：1路；-50℃?--?+100℃；電弧檢測：1路 外形尺寸：35.5mm X 46mm X 31mm；外??殼：防火阻燃工程塑料ABS |
根據項目實際需求選配 |
|
三相穿線式監測模塊 |
SEMS-3CXJC |
工作電源：DC24V；額定功率：0.5W；通訊接口：2路RS485通訊接口；電流檢測：3路（范圍：0 - 63A）檢測精度：±0.01A）；溫度檢測：3路（范圍：-50 - +100℃）電弧檢測：3路（通用算法）；外??殼：防火阻燃工程塑料ABS |
|
|
三相組合式監測模塊 |
SEMS-3ZHJC |
工作電源：DC24V；額定功率：0.5W；通訊接口：2路RS485通訊接口；電流檢測：3路；0?--?63A精度：0.01A；溫度檢測：3路；-50℃?--?+100℃；剩余電流監測：1路；20mA-20A；組合式安裝（需另配相應的電流、溫度、剩余電流互感器）；電弧檢測：3路；外形尺寸：52.5mm?X?46mm?X?31mm；外??殼：防火阻燃工程塑料ABS |
|
|
電量監測模塊 |
SEMS-DLJC |
工作電源：DC24V；額定功率：0.5W；通訊接口：2路RS485通訊接口；電流檢測：3路；0?--?63A精度：0.01A；電壓監測：3路；0~500V；漏電檢測：1路；溫度檢測：3路；-50℃?--?+100℃；電弧檢測：3路；剩余電流監測：1路；20mA-20A；尺?寸：80mm?X?71X?63；外??殼：防火阻燃工程塑料ABS |
|
|
1P控制模塊 |
SEMS-1PKZ |
工作電源：DC12V；額定功率：1W；通訊接口：1路RS485通訊接口；位置檢測：空開（上中下） 安裝方式：卡扣式安裝；外形尺寸：113.5mm?X?25mm?X?35mm；外??殼：防火阻燃工程塑料ABS； |
|
|
2P控制模塊 |
SEMS-2PKZ |
工作電源：DC12V；額定功率：1W；通訊接口：2路RS485通訊接口；位置檢測：空開（上中下） 安裝方式：卡扣式安裝；外形尺寸：113.5mm?X?59.5mm?X?35mm；外??殼：防火阻燃工程塑料ABS |
