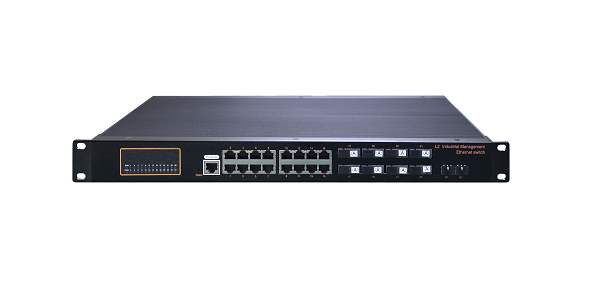

S3500-16E-8EF-2F-IES是千兆上行二層管理型工業交換機。支持16個百兆電口，支持8個百兆光口,支持2個千兆光口；支持工業現場所需的以太網二層協議，保證通信網絡的穩定性；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40～80℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
■ 強“芯”
采用國際主流的工業級高性能交換芯片，所有元器件均按照工業級標準，確保產品在各種惡劣環境下穩定工作；
■ 硬件防護
-40℃-80℃的工作溫度，無論嚴寒還是酷暑，滿足惡劣工業環境應用要求。
滿足EMC4級標準，IP40以上防護等級，具有極強的防塵抗震抗干擾抗腐蝕能力，確保在各種惡劣工況下穩定運行。
■ 便捷設計
采用無風扇導熱設計，無孔散熱技術，設備平均無故障時間達30年以上，更持久耐用
上聯端口采用千兆的光電混合設計，光口采用SFP接口，方便常見的光纖口應用。
■ 行業業務特性
支持ERPS環網冗余技術，故障恢復時間小于20ms，極大地增強設備和網絡可靠性，消除了單點故障，避免了通訊終端。
■ 軟件安全防護策略
支持通過靈活的MAC、IP、VLAN、PORT任意組合綁定，有效的防止非法用戶接入和訪問網絡。
■ 智能管理和運維
支持Telnet和Console中的CLI命令行配置方式。
支持Web，SNMP配置方式，更便捷的實現設備網絡管理|
項目 |
S3500-16E-8EF-2F-IES |
|
固定端口 |
16個百兆電口 8個百兆SC光口 2個千兆SFP光口 |
|
交換容量 |
336Gbps |
|
包轉發率 |
126Mpps |
|
工作溫度 |
-40~80°C |
|
存儲溫度 |
-40~85°C |
|
相對濕度 |
5%～95%無凝結 |
|
電源特性 |
輸入電壓：DC36-72V或者輸入電壓：AC110-220V 支持內置過流4.0A保護 支持反接保護 |
|
包緩沖區 |
4.1M |
|
MAC地址 |
16K |
|
整機功耗 |
<20W |
|
網絡協議 |
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3ab 1000Base-T ; IEEE802.3z 1000Base-X;IEEE802.3x; |
|
行業標準 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD) : ±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) : 電源線 : ±4kV;數據線 : ±2kV IEC(EN)61000-4-5(Surge) : 網口 : ±4kV CM//±2kV DM IEC(EN)61000-4-6(射頻傳導) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock ：IEC 60068-2-27 Freefall ：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
|
機械特性 |
外殼：鋁制外殼 安裝：機架式安裝 散熱方式：自然冷卻，無風扇 |
|
尺寸（L*W*H) |
442*325*44mm |
|
LED指示 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|
防護等級 |
IP40 |
|
平均無故障時間 |
300,000 小時 |
|
項目 |
功能 |
|
監控功能 |
可查閱設備型號、序列號、MAC、硬件版本、軟件版本、系統時間、運行時間、CPU利用率、內存利用率等信息 |
|
支持端口統計 |
|
|
VLAN功能 |
支持管理VLAN |
|
支持管理IP配置 |
|
|
支持端口VLAN |
|
|
支持IP子網的VLAN |
|
|
支持MAC VLAN |
|
|
支持Voice VLAN |
|
|
支持GVRP |
|
|
端口功能 |
支持端口配置 |
|
支持端口聚合 |
|
|
支持端口鏡像 |
|
|
支持端口限速 |
|
|
支持端口隔離 |
|
|
支持端口節能 |
|
|
場景功能 |
支持MAC配置（靜態綁定和動態綁定） |
|
支持DHCPSnooping |
|
|
支持IGMP-Snooping、MLD Snooping |
|
|
支持LLDP配置 |
|
|
支持QOS配置 |
|
|
支持Jumbo Frame |
|
|
安全功能 |
支持ARP配置 |
|
支持風暴控制 |
|
|
支持ACL（基于IP、MAC、時間） |
|
|
支持防攻擊（DOS，Icmp-echo） |
|
|
支持DHCP Snooping |
|
|
支持802.1X |
|
|
支持Radius認證 |
|
|
環網功能 |
支持STP |
|
支持RSTP |
|
|
支持MSTP |
|
|
支持ERPS |
|
|
故障診斷功能 |
支持環路保護 |
|
支持日志管理 |
|
|
支持Ping檢測 |
|
|
支持路由跟蹤 |
|
|
支持線路檢測 |
|
|
設備管理功能 |
支持HTTP/HTTPS |
|
支持TELNET |
|
|
支持SNMP |
|
|
支持RMON |
|
|
設備維護功能 |
支持系統時間（本地和NTP） |
|
支持賬號管理（分級管理賬號和口令保護） |
|
|
支持配置管理（配置導入、導出、恢復出廠設置） |
|
|
支持系統升級 |
|
|
支持設備重啟 |
|
設備型號 |
設備信息 |
|
S3500-16E-8EF-2F-IES |
機架式工業交換機；16個百兆電口+8個百兆SC光口+2個千兆光口，IP40防護等級，機架1U式，DC36~72V供電或者交流110V-220V供電，寬溫（-40℃-80℃），二層管理型，默認不含SFP光模塊； |
|
選配交流電源適配器 |
適配器參數 |
|
PWR-DC-50W |
170～264VAC輸入，48V/1A輸出，最大功率50W。 |
